SANYO
Tekan menu di remot di tahan-tekan volume (+) di panel tv.
-Dnamic : Tekan menu di panel tv di tahan-tekan angka 1 di remot (2,3,4 )
Menu berikut tombol timer
-Tekan da tahan Funcion di remot lalu tekan Prog (+) atau (-) di panel tv
-Tekan too hijau di remot lalu tekan Prog (+) d panel tv
PANASONIC
-Short (konek sesaat) pin FA1 ke FA2,atau TP 8 ke groud
-TX Series : Tekan Vol (-) di TV + OSD di remot
-Tekan dan tahan Disply pada remot lalu tekan Volume (-) pada panel tv
-Tekan Volume sampai 0 ,tekan Timer lalu tekan dan tahan Disply pada remot lalu tekan Volume (-) pada panel tv
Tekan normal di remot , untuk keluar mode servis
Tombol 1 dan 2 memiih halaman , grp setingan 3dan 4meilih item ,volume untuk merubah nilai
-Tekan vol (-)pada panel tv,tombol index pada remot .
Untuk memilih item gunakan tomb merah dan hijau
Untuk merubah nilai data gunakan tombol kuning dan biru
Setiap kali merubah data harus di simpan dengan tombol STR
Untuk exit tobol N
SHARP
-Short kaki pin 6 dan 7 sesaat pada IC MCU ( TDA 98xxx ).unuk keluar shortkan lagi
-TV dalam keadaan stanby tekan dan tahan VOL (-) danPROG (+) pada panel lalu nyalakan tv dengan menekan tombol power
-Hubungkan (jamper) Pin 1 dan 5 pada terminal P1002 (dekat tuner)
-Hubungkan (jamper) TP 2001 dan TP2002 dekat R2111 dan R 2129
-Hubungkan (jamper) J137 dan J138
-Hubungkan (jamper) J122 dan J124
-Posisikan swich1006 ke service,ON Swich tersebut terletak pada motheboard
SHARP -LCD
-Cabut kabel power-tekan INPUT+VOL(-) pada remot -Pasang kembali kabel power , Keluar huruf "K" , Kemudian pada TV tekan dan tahan VOL(-) + CH(-) dan lepaskan
Layanan Menu akan di tampilkan
Matikan TV untuk keluar Mode
TCL
-Tekan Disply (OSD) di remot ,Volume (-) di panel tv tahan +- 3 detik
SONY
-Matikan tv dengan remot tekan berurutan di remot OSD / Disply,5,Volume (+) Power
-Matikan tv dengan panel tv , Tekan volume (+) bersama - sama dengan Progam(+) , hidupkan tv hingga menyala.Setelah muncul Menu Servisnya tombol angka (1),Submenu tombol (3),Adjust (+) tombol (3),Ajust (-) tombol (6), Menyimpan tombol Mute
TOSHIBA
-Teka Mute , muncul tulisan Mute di layar , tekan Mute lagi tahan , tekan Menu di tv.
Ulang untuk proses berikutnya Tekan menu di remot ,tekan angka 4,7,2,5,tekan vol (-) di tv tekan dan tahan angka 9
PHILIPS
-Tekan volume (+) di tahan Chanel (-).Keluar tombol Standby/Power.
-TV pada posisi standby tekan secara berurutan 0,6,2,5,9 tekan menu di remot
POLYTRON
-TV dalam keaadaan standby ,Tekan Menu di remot Tahanhingga muncul konfirmasi password Untuk masuk ke servis mode isi angka 1023,Untuk masuk Factory Mode isi angka 1014,1206,1207,1208,1209,Untuk menyimpan tombo Menu diremot
RCA / SABA / THOM
-TV keadaan mati tekan tombol VT (tombol biru) di remot di tahan ,Hidupkan tv pakai tombol Power Panel Untuk beberapa modl , tekan tombol VT sekali lagi.
SAMSUNG
-Keadaan tv staby ,tekan berurutan di remot P,STD,Help,Sleep,Power
-Keadaan tv staby ,tekan berurutan di remot,Disply,Menu,Mute,Power
-Keadaan tv staby ,tekan berurutan di remot,Menu,P.STD,Mute,Power
-Keadaan tv staby ,tekan berurutan di remot,Stby,Mute,1,8,2,Power
-Keadaan tv staby ,tekan berurutan di remot,Stby,Disply,Menu,Mute,Power
CHANGHONG
-Volume tv posisi minimal.
-Tekan dan tahan "mute" pada remote.
-Tekan "menu" pada tv,maka pada layar muncul logo setting (S).
-Jika tv terkunci/child lock :
-Tekan menu sampai masuk posisi system lalu tekan tombol help atau ? Sampai masuk ke parental guide. -Masukan kode 6688 melalui remote rubah/matikan parental guide ke posisi off
AKIRA
-Tekan tombol AV di remote - tekan Menu - tekan QuickView - tekan Mute. Pindah menu dengan Timer, mengubah nilai dengan VolUp/VolDown.
-Tekan menu dan volume secaa bersamaan tahan beberapa detik
untuk menghilangkan factory ,matikan tv hidupkan kembali
-Tekan menu di remot dua kali -Q.view-mute
AKARI
-Tekan Sleep di remot tahan - tekan Menu di panel TV.
CRYSTAL
-TV pada posisi standby, Tekan VolUp ditahan - tekan VolDown, keduanya ditahan hingga TV hidup sendiri.
HITACHI
Hitachi/Hitachi Fujian:
- Matikan tv dengan tombol power panel- tekan tombol AV di panel ditahan - hidupkan TV dengan tombol power TV- tombol AV masih ditahan hingga tv menyala sendiri.
JVC
-Tekan OSD/Display ditahan - tekan Picture (VSM standard).
- Tekan OSD/Display/Info ditahan - tekan Mute.
- Tekan OSD/Display/Info ditahan - tekan Cinema/Game.
LG
-Goldstar: Secara bersama-sama tekan Menu - VolUp - VolDown - ChDown pada panel TV.
-Tekan OK di remot ditahan - tekan OK di panel TV-keduanya ditahan kira-kira 5 detik.
- Tekan Menu di remot- tekan menu diremot lagi ditahan - tekan Menu di panel TV, keduanya ditahan kira-kira 5 detik.
AIWA
-Tombol menunya ada di dalam remot di atas tombol vol (+) ( buka dulu remot )
FUJITEC
-Buka remot dan di bawah vol ada tombol yang harus di tekan 1x kemudian tekan lagi 1x
Untuk merubah menu tekan ch (+)
-Tekan tombol av pada remot dan tombol vol (-) pada panel tv secara bersamaan,ikuti petunjuk
-Tekan standby di remot -tekan menu selama 10 dtkdi tahan ,tekan power
-Tekan men di ret 2x-Tekan Q-TekanMute-Untk pindah Layer gunakan tombol Clock
-Tekan Clock- PM atau gambar jam pada remot .Cari Menu yang di iginkan gunakan tombol ch (+),(-) untuk memlih Munu tombol Vol (+),(-).
Saturday, January 14, 2017
Wednesday, October 21, 2015
FLIP - FLOP TV PANASONIC
TV PANASONIC Led indikator kedip-kedip
Dalam hal ini tv bisa di katakan terprotek,bisa dari tegangan yang nggak stabil atau bisa juga karena settingan data yang berubah pada programnya,mau masuk service mode jelas nggak bisa karena tv baru nyala sebentar langsung mati hehehehe........... Langkah pertama saya coba lumpuhkan dulu pusat titik proteknya yaitu pin 36=EHT protect dari aisy singlenya dengan membuka dulu solderannya,kemudian tv saya coba nyalakan dan ternyata mau hidup dan nggak balik ke standby lagi,dan pin 36 pun saya solder kembali dan di lanjutkan dengan pencarian penyebab protek dengan menyisir titik-titik sensor yang lain.
Tuesday, March 10, 2015
POLYTRON SLIM GAMBAR MELEBAR DAN MELENGKUNG

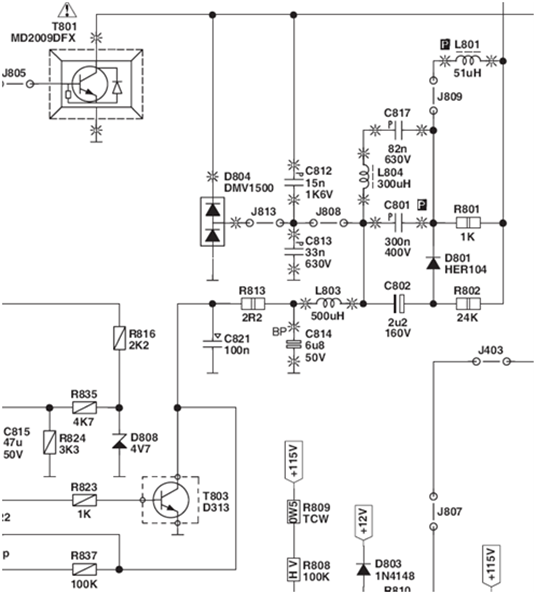

Polytron slim 21 gambar melebar dan melengkung
- Polytron slim 21”
- Kasus gambar melebar dan melengkung bagian kiri-kanan layar
SOLUSI :
Gambar melebar dan melengkung dapat disebabkan karena kerusakan pada :
- Transistor EW driver T803 D313 C-E short ( bisa di tes dengan di cabut input basisnya )
- Diode EW modulator D804 – yaitu diode yang bagian bawah short.
- Kapasitor damper C813 333pf nilai drops jadi kecil (cek dengan kapasitan meter , bila sudah di cek semua bagian bagus, OSC hor EW bekerja tetapi gambar tetap melebar dan melengkung, bisa di pastikan C333 630v kering)
Sedang jika gambar hanya melengkung bagian pinggir kiri-kanan (tidak melebar), dapat disebabkan karena :
- Jalur dari diode EW modulator D804 ke T803 D313 ada yang putus
- Elko C814 6.8u/50v (bipolar) kering
Catatan :
- Jika tidak ada komponen pengganti D804 DVM 1500 yang bentuknya seperti transistor, maka dapat diganti dengan diode biasa yang persamannnya dapat dilihat disini. Jika hanya diode bagian bawah saja yang short, maka potong aja kaki DVM1500 yang arah ground, kemudian ganti dengan diode biasa.
- Kerusakan kapasitor milar harus diganti dengan nilai yang sama. Kalau tidak akan menimbulkan kesulitan saat adjustment EW
- Kerusakan transistor D313 dapat diganti tipe lain seperti 2SDxx atau 2SCxx dengan bentuk phisik yang sama.
- Jangan keburu melakukan EW adjustment lewat service mode kalau ketemu problem demikian, karena data-data tidak mungkin berubah sendiri.
- Kerusakan elko C802 2.2u/160 tidak ada pengaruhnya pada sirkit EW. Tanpa elko ini dipasang – kalau dilihat sepintas sepertinya gambar tidak ada masalah. Elko ini hanya berfungsi untuk koreksi “cacat cross-hatch” (cacat yang dapat dilihat jika terima gambar patern cross-hatch)
PERSAMAAN DIODA DAMPER

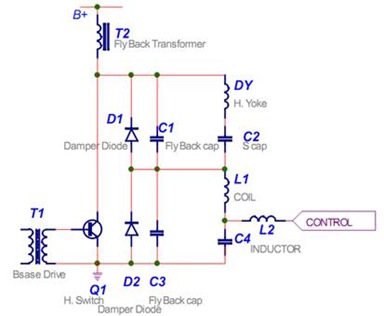

Data beberapa diode damper untuk EW
Diode damper untuk EW ada 2 macam, yaitu
- D1 - Diode bagian atas yang mempunyai tegangan kerja sekitar 1300~1500v dan
- D2 - Diode bagian bawah yang mempunyai tegangan kerja sekitar 400~600v yang biasanya juga digunakan untuk penyearah tragangan B+ switching regulator
Berikut ini adalah data beberapa diode damper yang dapat digunakan untuk referensi atau mencari subsitusi (persamaan untuk pengganti).
- BY228 5.0A 1650v
- BY328 6.0A 1500v
- BY359 1.0A 1500v
- BY428 4.0A 1500v
- BY448 4.0A 1650v
- BY559 1.0A 1500v
- BY459 10A 1500v
- ERC 06-15 1.5A 1500v
- ERC 06-13 1.5A 1300v
- ERD 07-15 1.5A 1500V
- ERD 07-13 1.5A 1300V
- ER806-15 1.5A 1500v
- FR309 3.0A 1300v
- FR3009 3.0A 1300v
- RH2D 1.0A 1300v
- RH2F 1.0A 1500v
- RH3F 2.5A 1500v
- RH3G 1.5A 1600v
- RH4F 1.5A 1500V
- RP3F 2.0A 1300v
- RS3FS 1.1A 1500v
- RS4FS 1.5A 1500v
- RU4D 1.2A 1300v
- RU4DS 1.5A 1300v
- BY229-600 8.0A 600v
- ERD29-06 2.5A 600v
- FR104 1.0A 400v
- FR305 3.0A 600v
- FR3005 3.0A 600v
- RGP-30J 1.5A 600v
- RU2M 1.1A 400v
- RU2AM 1.1A 600v
- RU3 1.5A 400v
- RU3A 1.5A 600v
- RU3M 1.5A 400v
- RU3AM 1.5V 600v
- RU3B 1.5A 800v
- RU3C 1.5A 1000v
- RU30 3.0A 400v
- RU30A 3.0A 600v
- RU4A 1.5A 600v
- RU4AM 2.0A 600v
- RU4B 1.5A 800v
- RU4C 1.5A 1000v
- RU2M 1.1A 400v
- RU2AM 1.1A 600v
Monday, February 23, 2015
LG no Sound
Masalah utama yang kita hadapi dalam memperbaiki tidak adanya suara pada LG FLATRON maupun TV SANYO yang menggunakan IC LV1116N adalah sulitnya mendapatkan part tsb. Berdasar pengalaman kami part tsb belum ada dijual di toko selain servis resminya. Bagi anda yang memang kesulitan mendapatkan part tsb, bias anda coba trik berikut :
Data tvnya:LG FLATRON, IC single LG631-9R, LV1116N, audio LA42152.
Berikut caranya:
-lepas IC LV1116N
-pasang J603 dekat LA42152
-pasang R528 (3k3)
-buka servis menu, cari yang ada SND MODE, lalu ubah nilainya menjadi 1 (mono).
-exit dari servis menu (tekan OK).
-tv sudah bisa bersuara…
Sebelum melakukan trik ini sebaiknya tanya dulu pada yang punya tv. Karena dengan melakukan trik ini akan ber efek pada kualitas suara karena tidak adanya pengaturan bass, trible, balance.
Data tv: SANYO CG21CF1 Chassis AC6A, LA76931A-56S1, LV1116N(IC SMD), LA42032
Caranya adalah sbb:
-lepas LV1116N (jika anda kesulitan melepasnya bisa juga dengan memotong J007 tanpa harus melepas ic tsb)
-pasang JP3704, JP3702
-gabungkan kedua pin audio input IC LA42032
-buka servis menu, carilah option S-STE ubah nilainya menjadi 0.
-keluar dari servis menu dan tv sudah ada suara namun MONO(tidak ada settingan BASS, TRIBEL, BALANCE di menu settingan audionya.
LG Ultra Slim Protect
Mengatasi masalah TV merek LG Ultra Slim type FU2RD-T3 menggunakan IC chrome LV76211 3C dengan gejala setiap di nyalakan start sebentar dan belum sempat muncul gambar tv langsung standby,begitu dipencet tombol CH atau on/off dari remote tv start sebentar lalu balik stanby lagi dan begitu seterusnya dan kata pemiliknya setengah hari baru bisa hidup ....
Kerusakan seperti ini hampir sama dengan kerusakan klasik tv Polytron,bagi yang tekhnisi yang sudah berpengalaman tentu tidak ada kesulitan dengan kerusakan seperti ini,karena ini merupakan gejela protek yang disebabkan oleh salah satu blok yang terdapat sensor protek mengalami problem sehingga memicu aktifnya sistem proteksi.
Pertama saya buka casingnya terlihat solderan masih pada mulus alias belum pada retak,langsung ambil ESR meter yang sudah saya buat beberapa waktu lalu dan kemudian mulai cek elco-elco yang mencurigakan tanpa melepas elco dari mainboard terutama di blok yang rentan panas.
Alhasil ketemu elco C308 dengan nilai 16v/47uf dalam kondisi kering,letaknya dekat IC vertikal dengan tanda jarum ESR saya hanya bergerak sedikit ketika mengukur elco tersebut dan sudah dapat dipastikan elco tsb error dan membesar nilai ESR nya.
Tanpa membuang waktu langsung ganti elco tadi dengan kualitas yang baik meskipun bukan elco baru dari toko,karena sekarang elco baru banyak yang palsu dan kualitasnya kurang baik.
gambar yang saya beri lingkaran merah adalah letak posisi elco yang dimaksud, setelah penggantian personel komponen tadi akhirnya didapat hasil ini:
Alhamdulillah ,tinggal bikin nota
bayaran....
bayaran...
walaupun sedikit mudah mudahan berguna buat temen2 tukang service...
Wednesday, January 28, 2015
LCD TV
LCD TV
Masalah umum yang sering di alami pada tv LCD.
Terutama saya temukan pada tv bermerk LG , masalah yang sering timbul adalah
gambar menjadi gelap di awali dengan layar yang bergetar.
Permasalahannya terutama yang sering saya temukan ada di bagian Power Suply , terutama pada
dioda tegangan tinnginya konslet/mati.
|
| POWER SUPLY |
